Fahrzeugeinrichtung für den VW Crafter

Der VW Crafter bringt ab Werk Befestigungspunkte für Regale mit: ein Lochraster im Abstand von 100 Millimetern an Seitenwänden und Trennwand. Daran befestigen wir die Einrichtung, vom Crafter L3 mit 9,9 bis zum L5 mit 18,4 Kubikmetern, ohne in die Karosserie zu bohren. Eingebaut wird übers Wochenende, die Grundausstattung beginnt bei CHF 900 inklusive Montage.

VW Crafter mit geöffneten Hecktüren, beidseitig Regale, Lochwände und Halter bis zur Trennwand
Crafter für einen Netzbau-Betrieb · Einrichtung und Foto: KINTEC

So ist es gebaut

Ein VW Crafter als mobile Werkstatt

Ein Netzbau-Betrieb arbeitet direkt im Fahrzeug. Unser Produktionspartner KINTEC hat seinen VW Crafter deshalb als mobile Werkstatt eingerichtet, mit dem System, das wir einbauen.

Was das wiegt, entscheidet über die Nutzlast. Einen Anhaltspunkt gibt die Stückliste für einen grossen Ford Transit: Boden, Wandverkleidung und eine voll eingerichtete Fahrerseite kommen dort auf rund 240 Kilogramm.

Andere Crafter sind anders gebaut. Einer transportiert schwere Lasten, mit Aluminium an den Wänden, Zurrschienen in drei Höhen und einer ausklappbaren Laderampe. Ein anderer fährt für eine Glaserei, mit einem Glasreff an der Seitenwand. Für einen Crafter L3 mit Frontantrieb haben wir zuletzt eine Bodenplatte und ein Glasreff im Laderaum offeriert.

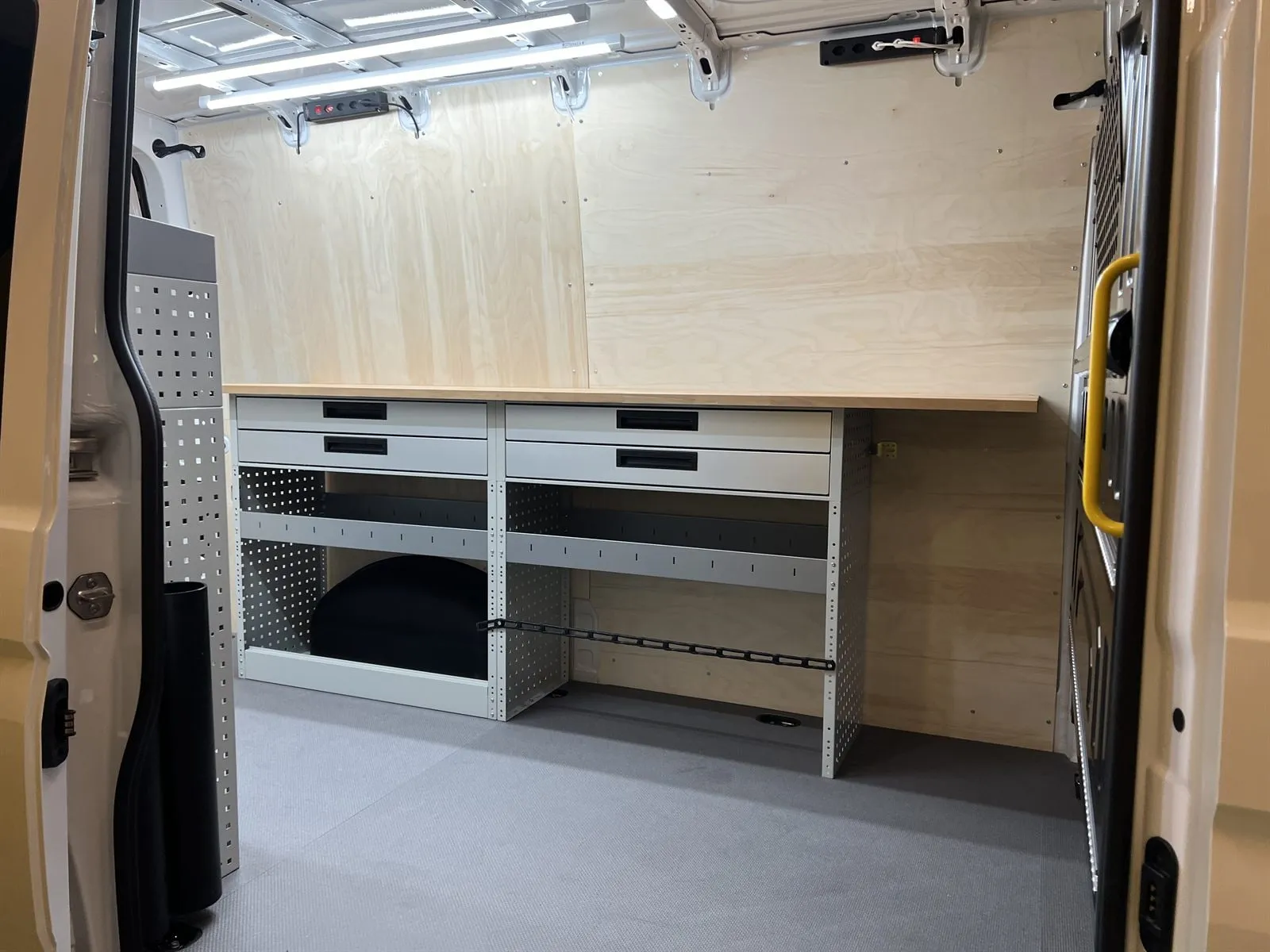

Werkbank mit Holzplatte und Schubladen im VW Crafter, Wände mit hellem Holz verkleidet, LED-Leisten an der Decke

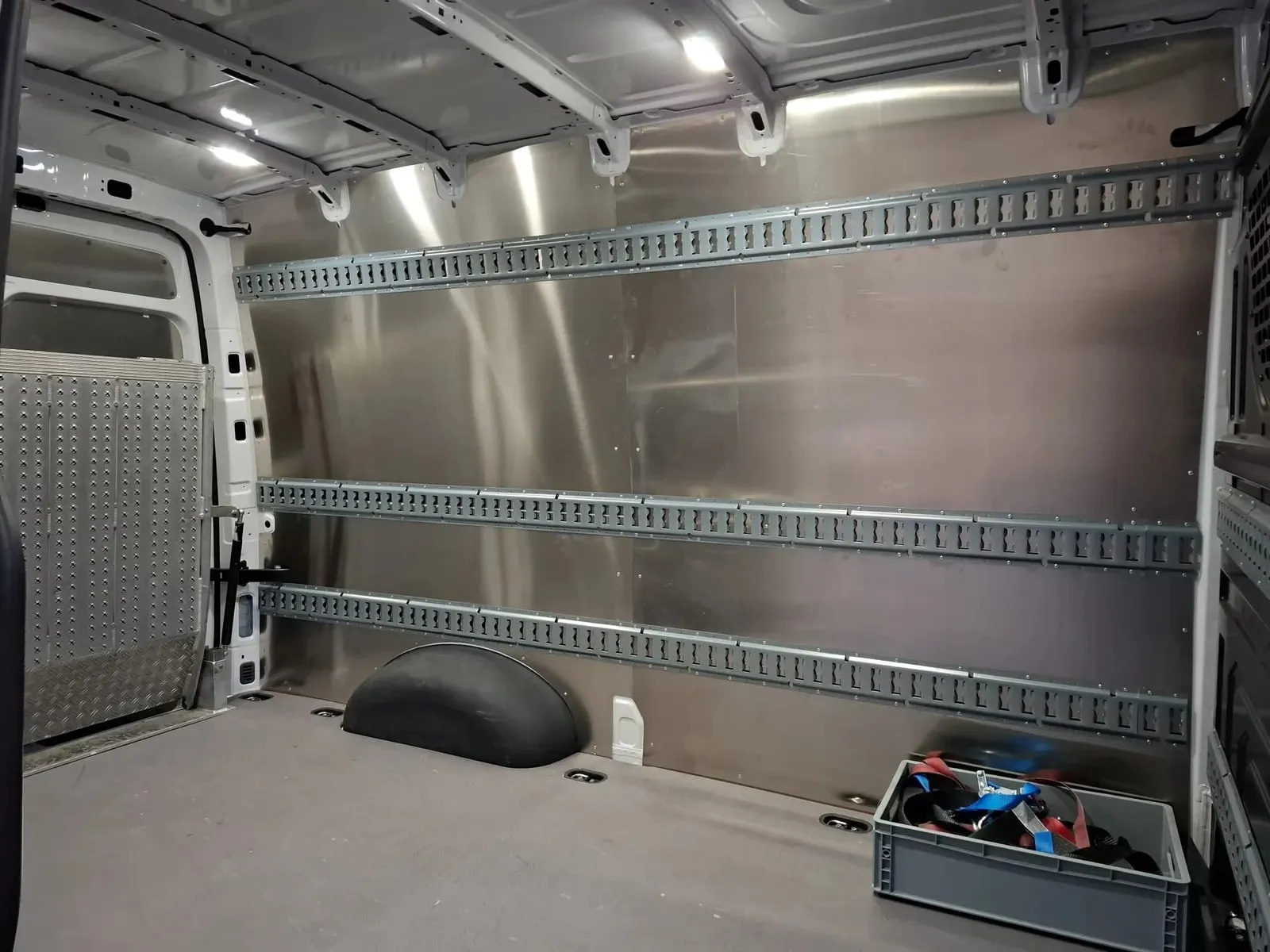

Seitenwand eines VW Crafter mit Aluminiumverkleidung und drei Zurrschienen übereinander

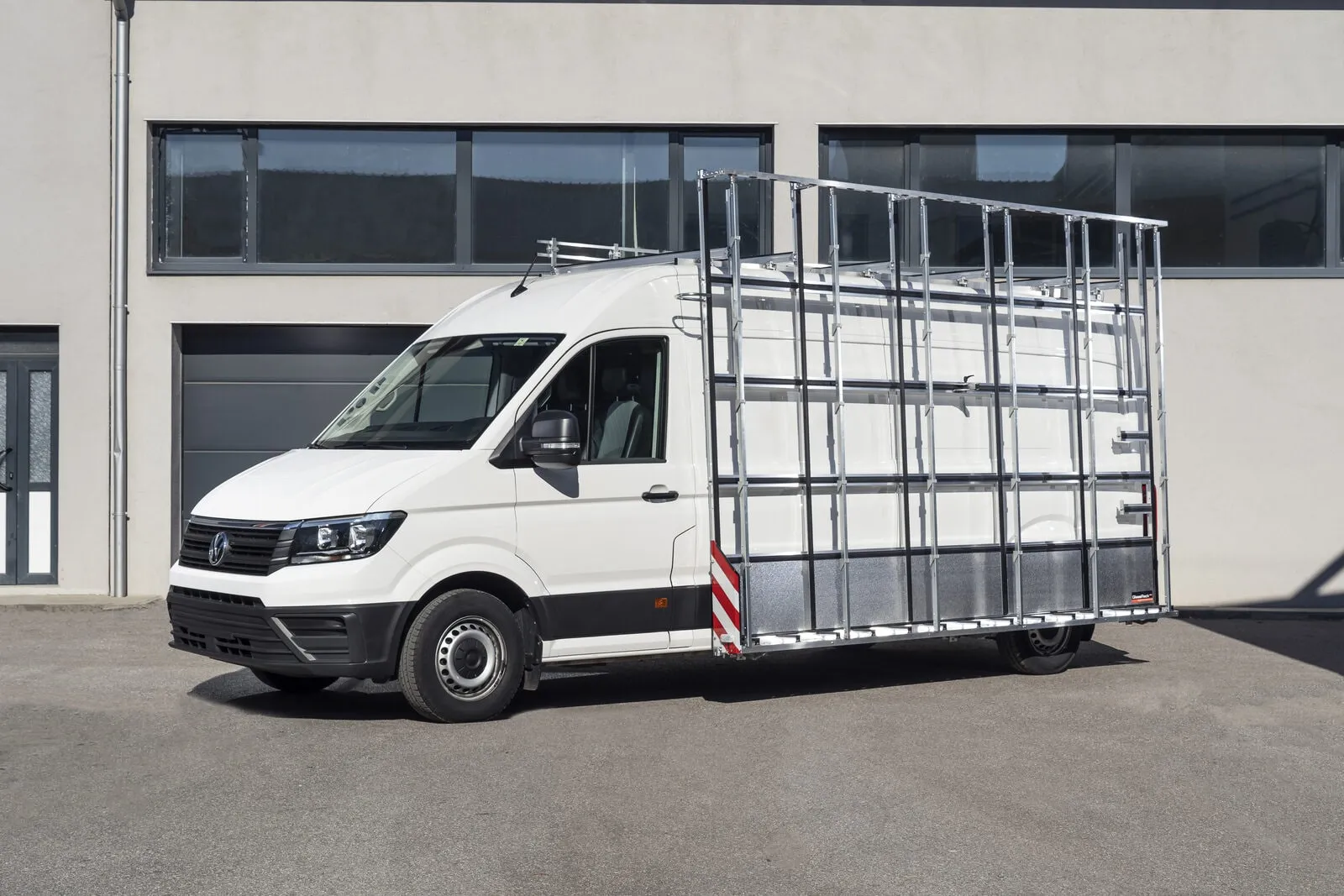

Weisser VW Crafter mit Glasreff an der Seitenwand, vor einer Werkhalle
Einrichtung und Fotos: KINTEC GmbH, Einsiedeln
  • Fahrerseite

    • Werkbank mit massiver Holzplatte
    • Darunter Schubladen und offene Fächer
    • Stirnseite aus Lochblech für Werkzeug
  • Beifahrerseite

    • Regal mit Kleinteilboxen und Fachböden
    • Offene Fächer darunter
    • Stirnseite aus Lochblech zum Heck hin
  • Laderaum

    • Wände und Türen mit Holz verkleidet
    • LED-Leisten über dem Arbeitsplatz
    • Strapazierfähiger Bodenbelag

Inhalt laut Projektbeschrieb von KINTEC, Aufteilung laut Einbaufotos. Für diesen Crafter nennt KINTEC kein Gewicht.

Weitere Beispiele

VW Crafter je nach Einsatz

Netzbau, mobile Werkstatt, schwere Ladung: dasselbe Fahrzeug, je nach Einsatz anders eingerichtet.

  • Zwei gleich ausgebaute VW Crafter nebeneinander, Hecktüren offen, in beiden Regale, Lochwände und Rohrhalter
    VW CrafterNetzbauZwei gleich ausgebaute Fahrzeuge mit Regalen, Schubladen und Haltern
  • Offene Seite eines VW Crafter: Werkbank mit Holzplatte, Schubladen und offene Fächer, Lochblech an der Seite
    VW CrafterNetzbauWerkbank mit Holzplatte, Schubladen, Lochwände und Zurrschienen
  • Mobile Werkstatt im VW Crafter: Werkbank mit massiver Holzplatte, Schubladen darunter, Holzverkleidung und LED-Licht
    VW CrafterNetzbauWerkbank mit massiver Holzplatte, Holzverkleidung, LED-Beleuchtung
  • VW Crafter von hinten mit hellem LED-Licht: Regal mit Kleinteilboxen, Holzverkleidung und Werkbank
    VW CrafterNetzbauMobile Werkstatt mit Holzwerkbank, Lochwänden und heller LED-Beleuchtung
  • Offene Schiebetür eines VW Crafter: Regal mit vier Schubladen, darüber Tablare, darunter ein tiefes Fach
    VW CrafterNetzbauRegal mit vier Schubladen hinter der Schiebetür
  • Laderaum eines VW Crafter: Lochblechwand mit Haltern und Rohren links, Regal mit Schubladen rechts
    VW CrafterNetzbauLochwände mit Rohrhaltern, Regal mit Schubladen
  • VW Crafter von hinten: Wände und Türen mit Aluminium verkleidet, Combischienen und ausklappbare Laderampe aus Aluminium
    VW CrafterSchwere LadungWandverkleidung aus Aluminium, Combischienen und ausklappbare Laderampe
  • Offene Hecktür eines VW Crafter mit Aluminiumverkleidung, dahinter Combischienen in drei Reihen
    VW CrafterSchwere LadungTüren und Wände mit Aluminium verkleidet, Combischienen
  • Regal mit Kleinteilboxen im VW Crafter, im Vordergrund die Werkbank mit Holzplatte
    VW CrafterNetzbauRegal mit Kleinteilboxen, Werkbank mit Holzplatte

Einrichtung und Fotos: KINTEC GmbH, Einsiedeln, unser Produktionspartner.

Laderaum

Wie gross ist der Laderaum im VW Crafter L3, L4 und L5?

Den Crafter gibt es als Kastenwagen in drei Längen und drei Dachhöhen, zusammen sechs Varianten von 9,9 bis 18,4 Kubikmetern. In der Schweiz führt VW ihn mit 3,5 Tonnen, mit Frontantrieb oder 4MOTION. Breite und Radkästen sind in allen Längen gleich.

VW Crafter Kastenwagen mit Frontantrieb
VarianteRadstandAussenlängeLadelänge am BodenLaderaumhöheVolumenSchiebetür (B × H)
L3H23’640 mm5’986 mm3’450 mm1’726 mm9,9 m³1’311 × 1’587 mm
L3H33’640 mm5’986 mm3’450 mm1’961 mm11,3 m³1’311 × 1’822 mm
L4H34’490 mm6’836 mm4’300 mm1’961 mm14,4 m³1’311 × 1’822 mm
L4H44’490 mm6’836 mm4’300 mm2’189 mm16,1 m³1’311 × 1’822 mm
L5H34’490 mm7’391 mm4’855 mm1’961 mm16,4 m³1’311 × 1’822 mm
L5H44’490 mm7’391 mm4’855 mm2’196 mm18,4 m³1’311 × 1’822 mm

Herstellerangaben Volkswagen Nutzfahrzeuge (Preisliste Crafter Kastenwagen Schweiz, 20.07.2026; Aufbaurichtlinie 07/2025). In allen Varianten: Breite 1’832 mm, zwischen den Radkästen 1’380 mm, Hecktüren 1’552 mm breit. Mit 4MOTION 100 mm weniger Laderaumhöhe und etwas weniger Volumen.

Für Regale zählt die Länge oben

Die Ladelänge am Boden misst VW bis unter die Trennwand, wo ein kleiner Unterladeraum liegt. Ein Regal steht aber vor der Trennwand. Auf Regalhöhe misst der Laderaum beim L3 3’201, beim L4 4’051 und beim L5 4’606 Millimeter. Mit diesen Werten zeichnen wir.

Frontantrieb oder 4MOTION

Mit Frontantrieb liegt die Ladekante unbeladen bei 570 Millimetern, mit 4MOTION und Heckantrieb bei 670, mit Zwillingsbereifung bei 720. VW wirbt selbst mit der «100 mm niedrigeren Ladekante». Beim Allrad fehlen dieselben 100 Millimeter auch innen: Das Hochdach misst dann 1’861 statt 1’961 Millimeter.

Einrichtung

Vom Regal bis zur mobilen Werkstatt im VW Crafter

Das Lochraster ab Werk trägt pro Loch höchstens 900 Newton Zug. Schwere Einbauten sollen deshalb selbsttragend auf dem Boden stehen und die Wandpunkte nur gegen Kippen nutzen; so verlangt es die Aufbaurichtlinie von VW, und so bauen wir. Die Regalzeile ruht auf dem Boden, das Raster hält sie an der Wand.

Beim L4 und L5 reicht der Platz für Regale auf beiden Seiten und einen Arbeitsbereich dazwischen. Wer im Fahrzeug arbeitet, bekommt eine Werkbank mit Holzplatte und Schubladen darunter; wer schweres Gerät fährt, einen Auszug für Kompressor oder Stromerzeuger im Heck. Wie sich Fachböden, Lochwände und Koffer im Regalsystem über die ganze Wagenlänge kombinieren lassen, legt die Zeichnung vor dem Einbau fest.

Aufs Dach gehört, was im Laderaum keinen Platz findet. VW erlaubt beim Normaldach 300 Kilogramm, beim Hochdach 150 Kilogramm Dachlast, Träger inbegriffen. Für das Superhochdach gibt VW keine Dachlast frei; Leitern und Profile planen wir dann in Halter im Laderaum oder, für Glas und Platten, ins Glasreff an der Aussenwand.

  • Regale beidseitig mit Fachböden, Lochwänden, Schubladen und Koffern
  • Werkbank mit Holzplatte und Schraubstock für Arbeit im Fahrzeug
  • Schiebetür rechts: 1’311 Millimeter breit, dort liegen die Schubladen für den schnellen Griff
  • Ladungssicherung mit Zurrschienen an den Wänden und den Zurrösen im Boden
  • Boden und Wände geschützt durch Bodenplatte und Verkleidung aus Holz oder Aluminium

Einbau

Was beim Crafter vor dem Einbau feststehen sollte

Nutzlast

Der Crafter-Kastenwagen mit 3,5 Tonnen darf laut Schweizer Preisliste mit Frontantrieb 1’144 bis 1’374 Kilogramm laden, mit 4MOTION 997 bis 1’221 Kilogramm. Die Liste zählt den Fahrer mit 75 Kilogramm zur Nutzlast. Was die Einrichtung wiegt, steht in unserer Offerte je Fahrzeugseite; die Differenz bleibt fürs Material.

Ladekante und Rücken

Wer täglich Material ein- und auslädt, merkt die 100 Millimeter zwischen Front- und Allradantrieb. Die Suva nennt für gelegentliches Heben Richtwerte von 25 Kilogramm für Männer und 15 für Frauen und rät, Lasten ohne grosse Höhenunterschiede abzusetzen; mehr dazu im Suva-Merkblatt zum Heben und Tragen schwerer Lasten. Was schwerer ist, gehört auf einen Auszug oder ein Koffertablar, das bis an die Kante fährt.

Einbau und Preis

Ein Crafter mit Regalen, Schubladen und Werkbank ist ein Wochenendprojekt: Sie bringen ihn am Freitag, wir holen oder bringen ihn auf Wunsch. Wie das abläuft, beschreibt die Seite zur Wochenendmontage mit Abhol- und Bringservice.

Die Grundausstattung kostet CHF 900 bis 1’500, eine Komplettlösung CHF 2’000 bis 4’000, Beratung, Zeichnung und Montage inbegriffen. Der genaue Betrag hängt an der Stückliste und steht vor dem Einbau in der Offerte. Die Preisstaffel von der Bodenplatte bis zum Vollausbau zeigt, wie sich der Betrag zusammensetzt.

MAN TGE: derselbe Laderaum

Den MAN TGE hat Volkswagen Nutzfahrzeuge entwickelt, er läuft im selben Werk vom Band. Standard, Lang und Extralang beim TGE entsprechen L3, L4 und L5 beim Crafter, alle Masse stimmen überein. Eine Crafter-Einrichtung passt deshalb in den TGE und zieht beim Wechsel mit. Wer Crafter und Laderaum des Mercedes Sprinter vergleicht: Zwischen den Radkästen ist der Sprinter mit 1’350 Millimetern etwas schmaler als der Crafter mit 1’380. Caddy, T6 und Transporter T7 stehen in der Übersicht aller VW-Kastenwagen.

Häufige Fragen

Die häufigsten Fragen zu Laderaum, Ladekante, Dachlast und Befestigung beim VW Crafter.

Wie gross ist der Laderaum im VW Crafter?

Den VW Crafter gibt es als Kastenwagen in drei Längen (L3, L4, L5) und drei Dachhöhen. Mit Frontantrieb fasst er 9,9 bis 18,4 Kubikmeter. Der Laderaum ist 1’832 Millimeter breit, zwischen den Radkästen 1’380 Millimeter, und am Boden 3’450, 4’300 oder 4’855 Millimeter lang. Auf Regalhöhe, vor der Trennwand, sind es 3’201, 4’051 und 4’606 Millimeter.

Welcher Crafter hat die tiefste Ladekante?

Der Crafter mit Frontantrieb. Seine Ladekante liegt unbeladen bei 570 Millimetern, mit Heckantrieb oder 4MOTION bei 670 Millimetern, mit Zwillingsbereifung bei 720 Millimetern. Mit 4MOTION ist auch der Laderaum 100 Millimeter niedriger. In der Schweiz führt VW den Kastenwagen mit Frontantrieb oder 4MOTION.

Darf auf einen Crafter mit Superhochdach ein Dachträger?

Nein. VW gibt für das Superhochdach (H4) keine Dachlast frei. Beim Normaldach sind 300 Kilogramm erlaubt, beim Hochdach 150 Kilogramm, jeweils mit dem Träger. Wer Leitern oder Rohre transportiert und das Superhochdach braucht, plant dafür Halter im Laderaum ein. Fahrzeugeinrichtung Schweiz berücksichtigt das in der Zeichnung.

Passt eine Crafter-Einrichtung in den MAN TGE?

Ja. Der MAN TGE wurde von Volkswagen Nutzfahrzeuge entwickelt und wird im selben Werk gebaut wie der Crafter. Längen, Höhen, Radkästen und Türen sind gleich, Standard, Lang und Extralang beim TGE entsprechen L3, L4 und L5 beim Crafter. Wer vom Crafter auf einen TGE derselben Länge wechselt oder umgekehrt, nimmt die Einrichtung mit.

Muss für die Einrichtung in den Crafter gebohrt werden?

Nein. Jeder Crafter-Kastenwagen hat ab Werk vorbereitete Befestigungslöcher im Abstand von 100 Millimetern an Seitenwänden und Trennwand. Fahrzeugeinrichtung Schweiz befestigt die Regale an diesen Serienpunkten; die Regale stehen dabei selbsttragend auf dem Boden, wie es die Aufbaurichtlinie von VW verlangt.

Welcher Crafter steht in Ihrem Betrieb?

Crafter oder TGE, L3 bis L5: Aus Länge, Dachhöhe und Antrieb entsteht die Zeichnung für Ihre Einrichtung. Die Offerte bekommen Sie innerhalb von 24 Stunden.
